玻璃鋼液下泵概述

正奧公司生產的WSY型、FSY型兩種型式的泵,1.WSY型泵為立式玻璃鋼液下旋渦泵。2.FSY型泵為立式玻璃鋼液下離心泵,該泵因伸入貯罐,貯槽的深度長短不同,設計液下深度800mm～3000mm之間任意選擇。只要液體高于泵體,即可不灌液而起動送液,平蓋板下設有泄漏孔,液體不會向貯罐外泄漏。本泵與介質接觸的零部件,系用聚乙烯醇縮丁醛改性酚醛玻璃纖維,經高溫模壓成型的酚醛玻璃鋼制件,聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管,葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體,液下各部裝配均用酚醛膠泥粘結,伸入液下全無金屬與介質接觸,,產品具有輕質、不變形、耐溫、耐腐蝕等優良性能,在防腐方面可部分替代含鋁不銹鋼、鐵及鈦合金等貴重金屬。泵在傳動和旋轉方向:泵通過爪型彈性聯軸器由電動機直接驅動,從電動機端看泵為順時針?lè)较蛐D(zhuǎn)。

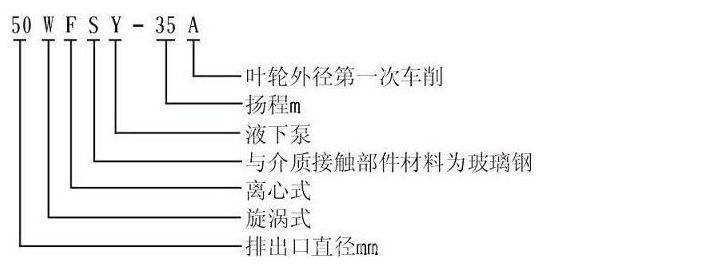

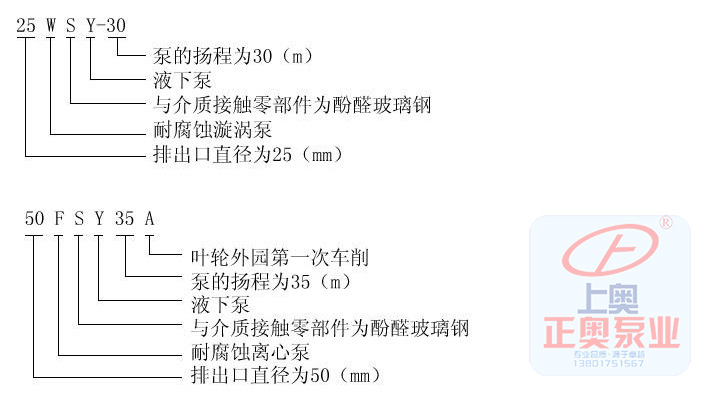

型號意義：

玻璃鋼液下泵主要用途

　　廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業,在貯罐上輸送不含懸浮固體顆粒,不易結晶,溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

玻璃鋼液下泵性能參數

型號		流量Q		揚程H （m）	轉速 (r/min)	功率N （kw）		效率n (%)
型號		m 3 /h	L/s	揚程H （m）	轉速 (r/min)	軸	電機	效率n (%)
25WSY-22	a型	2.88	0.80	22	2900	1.35	2.2	13
		4.05	1.12	18		1.18		17
		6.48	1.80	15		1.06		25
25WSY-30		2.88	0.80	30	2900	1.85	3	13
		6.48	1.80	20		2.10		17
		9.00	2.52	15		1.45		25
40WSY-25		5.76	1.60	25	2900	2.85	4	14
		8.10	2.24	20		1.09		21
		13.32	3.70	15		1.83		30
40FSY-22		8.10	2.24	22	2900	1.09	3	44
		15.84	4.4	18		1.45		53
		20.00	5.50	15		1.83		44
40FSY-18		6.48	1.80	18	2900	1.00	2.2	32
		15.00	4.17	15		1.20		51
		21.60	6.00	12		1.76		42
40WSY-50	b型	6.48	1.80	50	2900	6.35	7.5	14
		8.64	2.40	45		5.56		19
		14.40	4.00	35		4.76		30
40FSY-35		10	2.8	34	2900	1.86	4	50.6
		20	5.5	30		2.62		64
		30	8.3	24		3.09		63.5
50FSY-35		30	8.3	35	2900	4.94	7.5	58
		45	1.5	32		5.59		70
		55	15.1	28		6.33		66
50FSY-35A		25	7.0	26	2900	2.83	5.5	63
		35	9.7	25		3.35		70
		45	12.5	22		3.87		69
50FSY-20		18	5.0	20	2900	1.64	4	60
		30	8.3	16		2.4		55
		35	9.7	12		2.6		44
80FSY-35		56	15.5	35	2900	8.45	15	63
		92	25.5	29		10.1		72
		110	30.5	25		10.80		69
80FSY-35A		45	12.5	26	2900	5.12	11	62
		69	19.2	22		6.2		67
		90	25.0	19		7.35		63

因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員

型號		流量Q		揚程H （m）	轉速 (r/min)	功率N （kw）		效率n (%)
型號		m 3 /h	L/s	揚程H （m）	轉速 (r/min)	軸	電機	效率n (%)
25WSY-22	a型	2.88	0.80	22	2900	1.35	2.2	13
		4.05	1.12	18		1.18		17
		6.48	1.80	15		1.06		25
25WSY-30		2.88	0.80	30	2900	1.85	3	13
		6.48	1.80	20		2.10		17
		9.00	2.52	15		1.45		25
40WSY-25		5.76	1.60	25	2900	2.85	4	14
		8.10	2.24	20		1.09		21
		13.32	3.70	15		1.83		30
40FSY-22		8.10	2.24	22	2900	1.09	3	44
		15.84	4.4	18		1.45		53
		20.00	5.50	15		1.83		44
40FSY-18		6.48	1.80	18	2900	1.00	2.2	32
		15.00	4.17	15		1.20		51
		21.60	6.00	12		1.76		42
40WSY-50	b型	6.48	1.80	50	2900	6.35	7.5	14
		8.64	2.40	45		5.56		19
		14.40	4.00	35		4.76		30
40FSY-35		10	2.8	34	2900	1.86	4	50.6
		20	5.5	30		2.62		64
		30	8.3	24		3.09		63.5
50FSY-35		30	8.3	35	2900	4.94	7.5	58
		45	1.5	32		5.59		70
		55	15.1	28		6.33		66
50FSY-35A		25	7.0	26	2900	2.83	5.5	63
		35	9.7	25		3.35		70
		45	12.5	22		3.87		69
50FSY-20		18	5.0	20	2900	1.64	4	60
		30	8.3	16		2.4		55
		35	9.7	12		2.6		44
80FSY-35		56	15.5	35	2900	8.45	15	63
		92	25.5	29		10.1		72
		110	30.5	25		10.80		69
80FSY-35A		45	12.5	26	2900	5.12	11	62
		69	19.2	22		6.2		67
		90	25.0	19		7.35		63

本單位生產的WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。

本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性產品具有輕質、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。

玻璃鋼液下泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針?lè)较蛐D(zhuǎn)。
