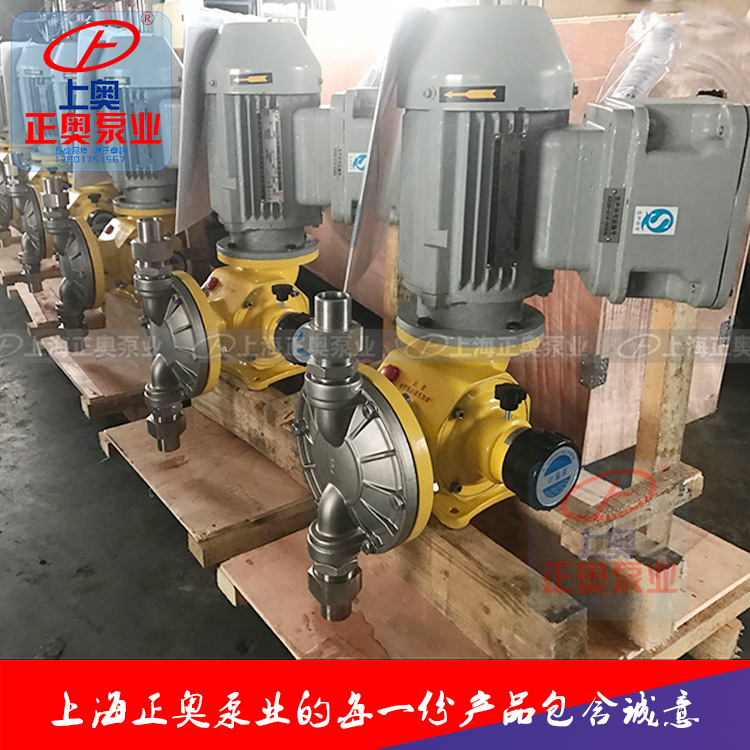

GM型隔膜式計量泵產品特點：
1、鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。
2、采用凸輪機構．整體上完全無泄露，可安置于藥槽或管道上。

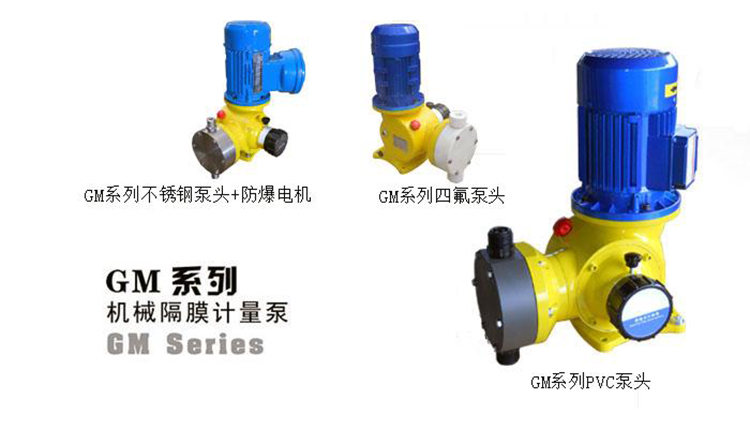

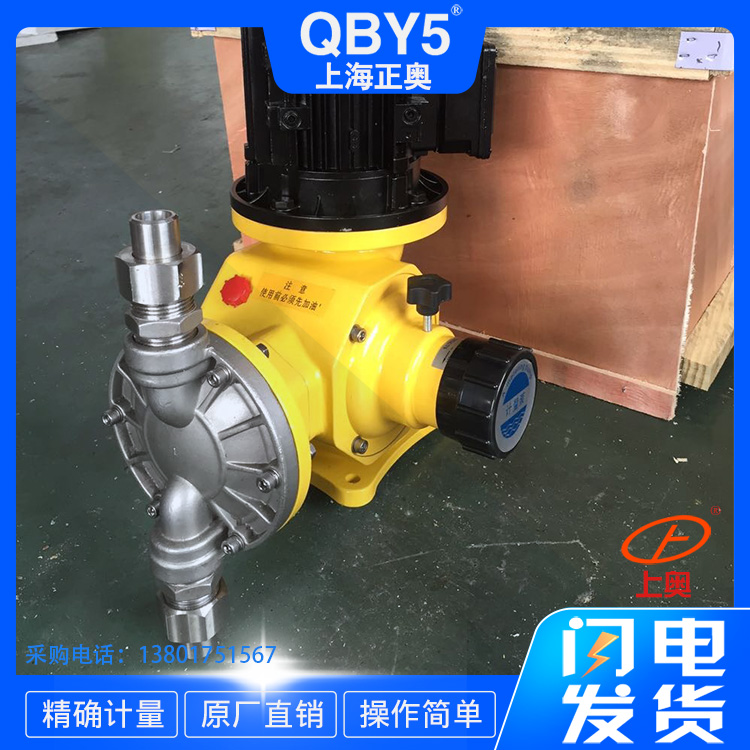

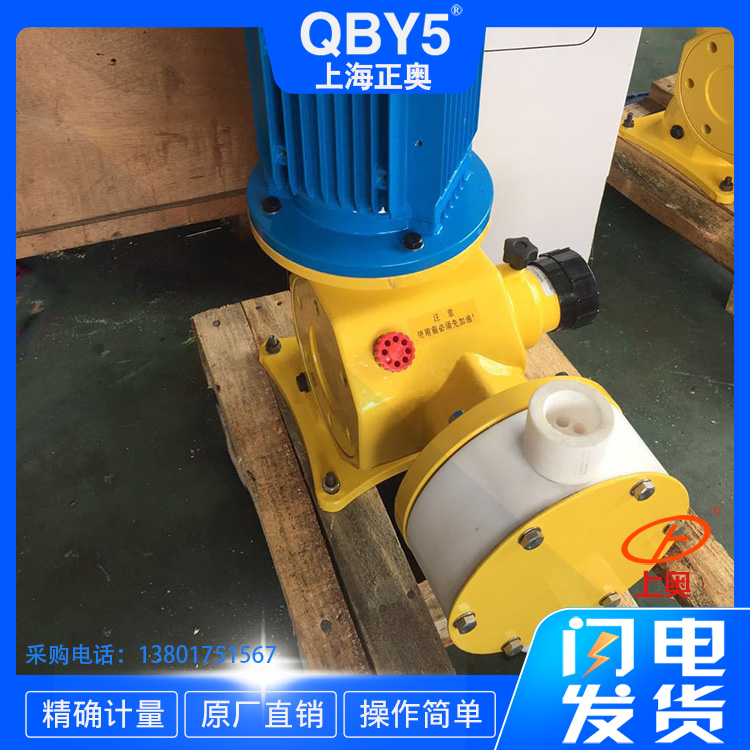

3、接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
4、性價比高，普遍適用于，壓力要求不高的水處理行業。
5、在泵運行或停止時也可任意調節流量也可定量輸出。
6、隔膜為多層復合結構壓制而成，*層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層厚度3.mm SUS304支撐鐵芯，第四層采用強化尼龍纖維補強，第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。

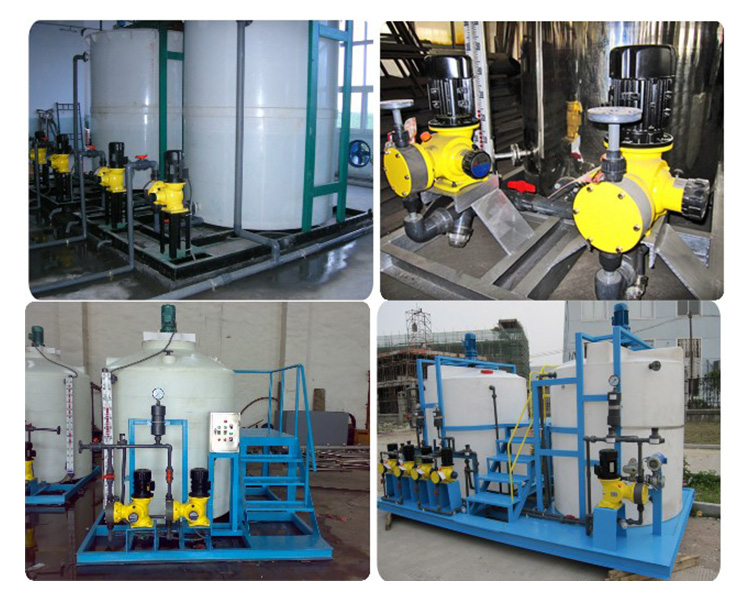

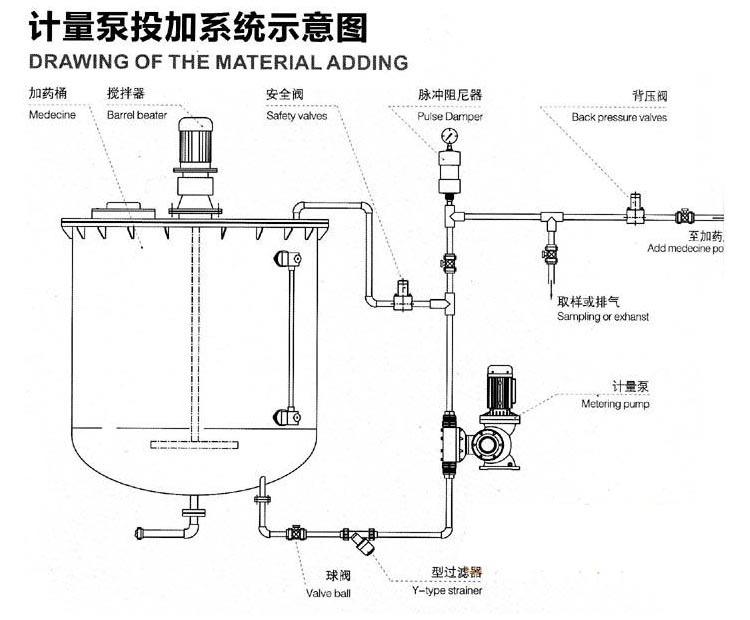

機械隔膜式計量泵應用
廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。
產品介紹
流量范圍:0-500 L/H
壓力范圍: 0-1.0 MPA
電機功率: 370W,220V / 380V / 420V / 110V, 50/60Hz
驅動系統: 兩相、三相電機或防爆電機
防護等級: IP55
工作條件環境溫度: -30℃ --- 80℃ 流量控制:手動控制, 自動控制(接收4-20mA 信號)
隔膜式計量泵主要材料
泵頭: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷
工作條件
環境溫度: -30℃ --- 80℃

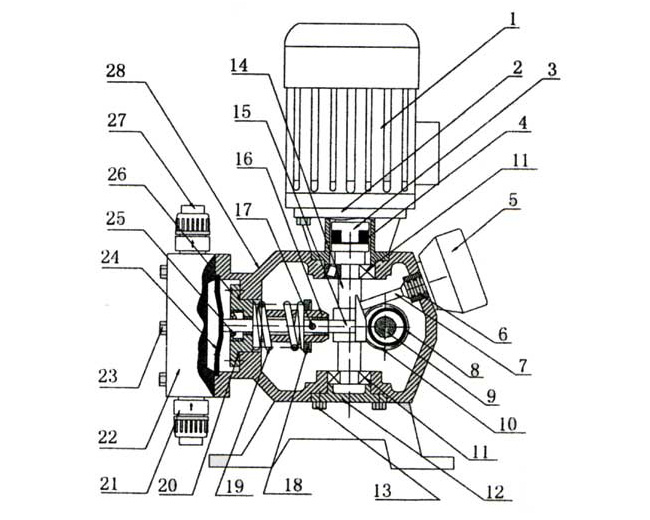

GM隔膜式計量泵結構圖
|
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
電機 |
8 |
偏心輪軸承 |
15 |
頂桿 |
22 |
泵頭 |
|
2 |
電機座 |
9 |
主軸 |
16 |
導向軸套 |
23 |
螺栓 |
|
3 |
電機聯軸節 |
10 |
蝸輪 |
17 |
鍵 |
24 |
膜片 |
|
4 |
橡膠緩沖塊 |
11 |
軸承 |
18 |
彈簧座 |
25 |
油封 |
|
5 |
調節手輪 |
12 |
軸承蓋 |
19 |
彈簧 |
26 |
油封座 |
|
6 |
密封圈 |
13 |
螺絲 |
20 |
密封圈 |
27 |
出水閥總成 |
|
7 |
調節頂桿 |
14 |
蝸桿 |
21 |
進水閥總成 |
28 |
泵體 |

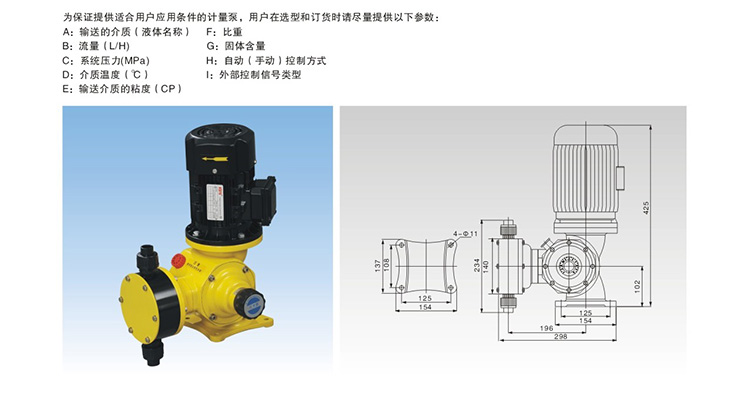

GM隔膜式計量泵技術參數選型：
| 型號 | 型號(L/h) | 壓力(Mpa) | 沖次 | 功率(kw) | 進出口徑(DN) | 重量(kg) |
| (min-1) | ||||||
| GM25/1.0 | 25 | 1 | 48 | 0.37 | ф6軟管 | 22 |
| GM50/1.0 | 50 | 1 | 48 | 0.25 | 15 | |
| GM80/0.7 | 80 | 0.7 | 96 | 0.37 | 15 | |
| GM120/0.7 | 120 | 0.7 | 48 | 0.37 | 15 | |
| GM170/0.7 | 170 | 0.7 | 96 | 0.37 | 15 | |
| GM240/0.7 | 240 | 0.7 | 96 | 0.37 | 15 | |
| GM330/0.5 | 330 | 0.5 | 144 | 0.55 | 15 | 28 |
| GM400/0.5 | 400 | 0.5 | 144 | 0.55 | 15 | |
| GM500/0.5 | 500 | 0.5 | 144 | 0.55 | 15 |

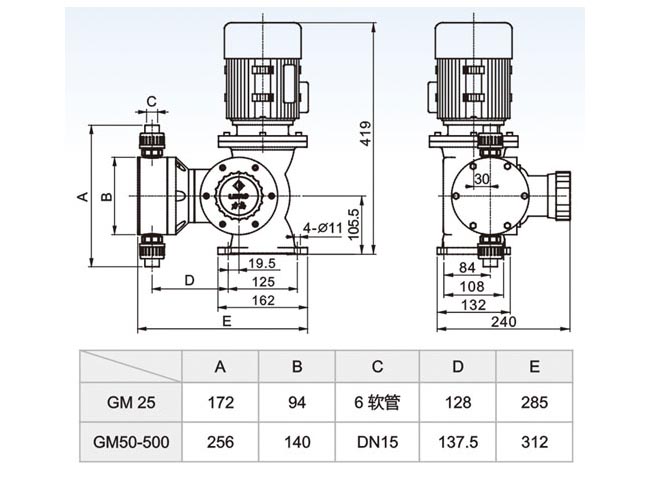

GM計量泵尺寸圖
